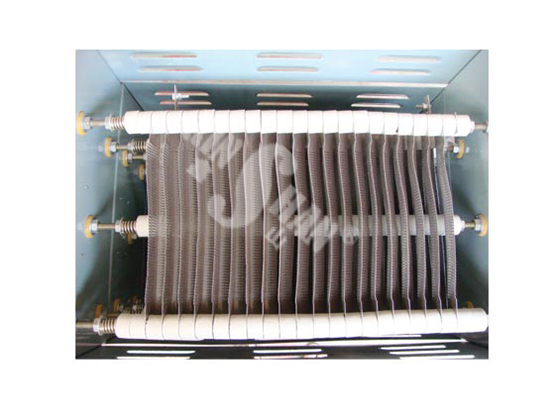

ZX15系列电阻器 技术参数

用途：

  ZX15系列电阻器适用于交流50赫兹电压至500伏及直流电压至440伏的电路中，主要作为电动机的起动、制动及调速之用。

  ZX15系列电阻器的容量约为4.6千瓦。

  ZX15系列电阻器系采用铁一铬一铝合金电阻材料，它是一种高电阻电热合金，具有工作温度高，使用寿命长，比电阻大，表面负荷高，电阻温度系数小，比重小等一系列优点。采用铁一铬一铝合金带材绕制成电阻元件装配成ZX15系列电阻器，以代替ZX1系列电阻器。（ZX1系列电阻器属淘汰产品）。

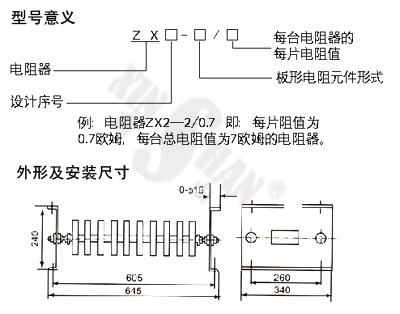

型号意义：

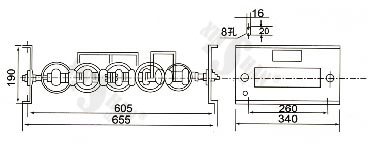

外形及安装尺寸

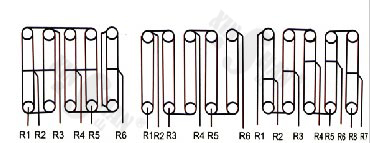

接线图

技术参数：

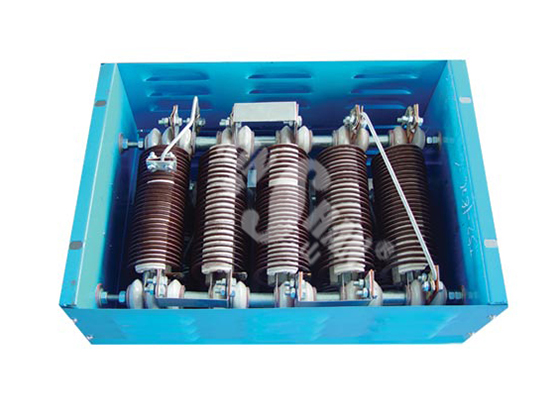

ZX2系列电阻器 技术参数

用途：

1.ZX2系列电阻器适用于交流50赫兹电压至500伏及直流电压至440伏的电器中，主要作为电动机的起动，制动及调速之用。

2.电阻器为敞开式，应按装在室内，并加以遮拦，以防止工作人员不慎及电阻器的带电部分。

分类：

电阻器由ZB1和ZB2型板型电阻元件装配而成。用ZB1型装成的电阻器型号为ZX2-1型。用ZB2型装成的电阻器型号为ZX2-2型。

本电阻器的容量为3.5千瓦

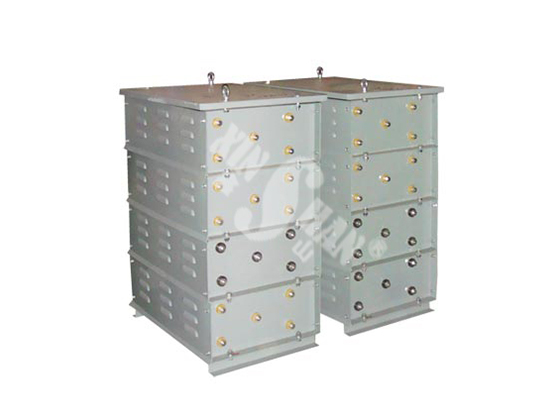

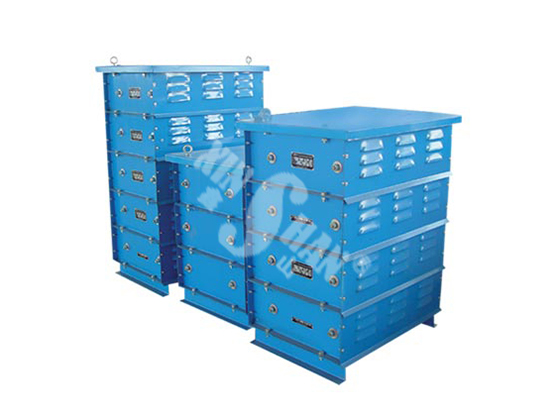

交流起重机通用电阻器

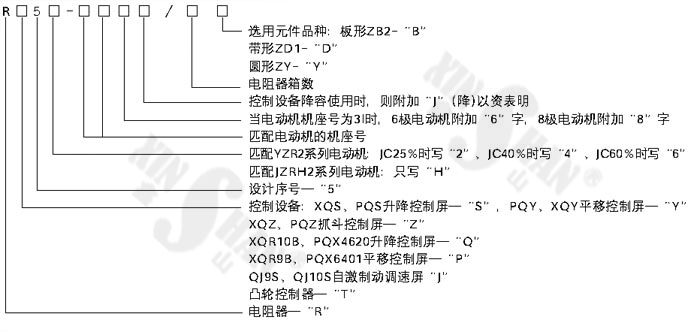

型（代）号意义

板件电阻元件

用途：

1.ZB型板形电阻元件主要用以装配电阻器，作为异步电动机的起动电阻，以及用在鼠笼式异步电动机的反接线路中，来限制起动电流，也可以供电动机调节转速之用。

2.JZBW型无感绕阻式电阻元件，用在电火花、数控等机床上作为限流电阻。

分类：

ZB1型和ZB3型板型电阻元件系采用康铜电阻合金带材绕制而成。

ZB2型和ZB4型板型电阻元件系采用康铜电阻合金带材绕制而成。

ZBW型系无感式，用非磁性材料（铝合金板）做支架，适合在较高频率场合使用。
